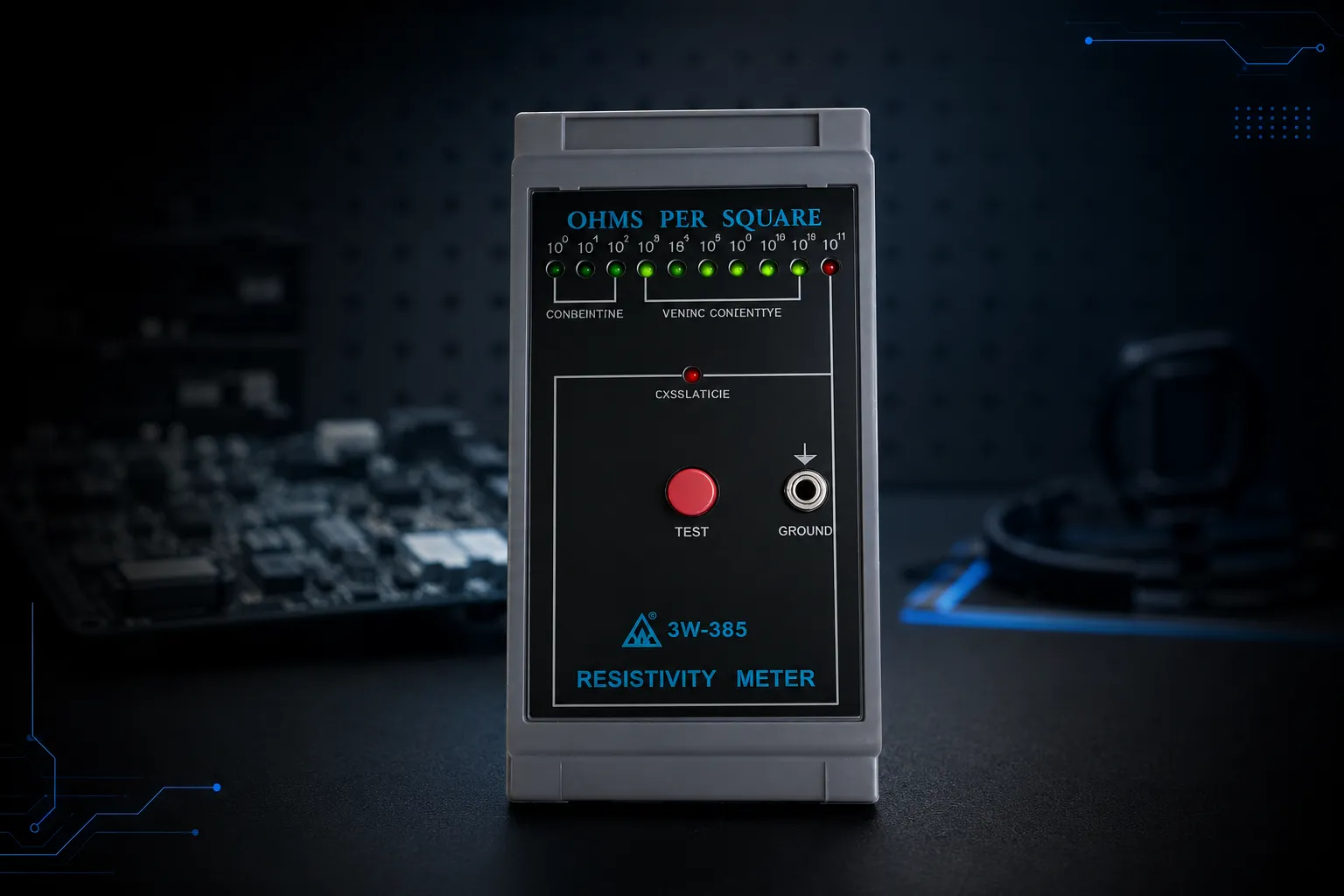

دليل جهاز اختبار مقاومة السطح الكهروستاتيكية

لقد كان هناك حاجة متزايدة للإلكترونيات في مجتمعنا، وأصبح التحكم في التفريغ الكهروستاتيكي (ESD) ضروريًا في معظم الصناعات اليوم. يعد جهاز اختبار مقاومة السطح للتفريغ الكهروستاتيكي أداة مهمة جدًا تستخدم لقياس التفريغ الكهروستاتيكي. سيوفر هذا المورد وصفًا كاملاً لمقاومة السطح، ومعاييرها، والطرق المختلفة لاستخدام جهاز اختبار مقاومة السطح للتفريغ الكهروستاتيكي بشكل صحيح.

ما هو مقاومة السطح؟

تحدد المقاومة السطحية المقاومة التي يتم قياسها بين نقطتين تقعان على سطح. في تطبيقات تفريغ الشحنات الكهروستاتيكية (ESD)، من المهم للغاية فهم المقاومة السطحية للمواد بسبب احتمالية تراكم الشحنة الكهروستاتيكية إذا كانت المقاومة السطحية عالية، مما قد يؤدي إلى تلف المكونات الإلكترونية. من خلال اكتساب المعرفة حول المقاومة السطحية للمواد المستخدمة في مرافق تصنيع الإلكترونيات، يمكن تقليل مخاطر ESD بشكل كبير.

ما هي المعيار لمقاومة السطح؟

توفر جمعية التفريغ الكهروستاتيكي والمعهد الوطني الأمريكي للمعايير إرشادات دقيقة فيما يتعلق بالمستويات المناسبة لمقاومة السطح. يتم تصنيف الأسطح بشكل عام حسب مستوى مقاومتها، بحيث:

موصل: أقل من 10^5 أوم

مانع للكهرباء الساكنة: 10^5 إلى 10^11 أوم

عازل: أكبر من 10^11 أوم

من خلال معرفة هذه التصنيفات، ستتمكن الشركات من اختيار المواد المناسبة للأرضيات وأسطح العمل وأي جوانب أخرى مهمة من عملياتها.

كيفية استخدام جهاز اختبار مقاومة الأسطح الكهروستاتيكية

باستخدام تفريغ كهربائي ساكن جهاز اختبار مقاومة السطح (ESD) هو أمر بسيط عند استخدام التقنيات الصحيحة. فيما يلي عملية خطوة بخطوة.

تحضير السطح: تأكد من أن الجسم المراد قياسه خالٍ من الأوساخ والشحوم والرطوبة.

قم بمعايرة الجهاز بانتظام، وفقًا لدليل التشغيل أو تعليمات المعايرة، لضمان بقائه دقيقًا.

التقنية المناسبة لإجراء الاختبار: تأكد من استخدام وضع المجسات المناسب بقوة موحدة عند وضع دبابيس المختبر. بعد اكتمال الوضع، اترك المعدات لتصل إلى حالة الاتزان لفترة قصيرة من الوقت قبل إجراء أي قياسات بوحدة الاختبار.

تحليل النتائج: تحقق من قراءات مقاومة التفريغ الكهروستاتيكي (ESD) مقابل معايير الصناعة لتحديد ما إذا كان يمكن استخدام السطح في مناطق حساسة للتفريغ الكهروستاتيكي.

لماذا يعتبر اختبار مقاومة السطح المنتظم مهماً؟

يعد إجراء اختبار مقاومة السطح بانتظام أمرًا بالغ الأهمية لإنشاء مناطق آمنة من التفريغ الكهروستاتيكي (ESD). بمرور الوقت، تؤدي الأسطح المتسخة/الاستخدام، والتآكل إلى تقليل الخصائص المقاومة للسطح. سيحدد الاختبار الدوري أي تغييرات في مقاومة السطح ويسمح لك بتأكيد أن أسطحك لا تزال تلبي معايير ESD. حماية المعدات الحساسة للتفريغ الكهروستاتيكي، وتحسين موثوقية منتجات ESD، وضمان السلامة في مكان العمل.

أفضل الممارسات لإجراء اختبارات مقاومة السطح

لتحقيق أفضل أداء من جهاز اختبار مقاومة السطح الخاص بك، اتبع الإرشادات التالية:

– قم بإجراء الاختبارات على أسطح نظيفة وجافة فقط.

– تأكد من معايرة الجهاز بانتظام قبل الاستخدام.

– استخدم أربطة المعصم المقاومة للشحنات الساكنة (ESD) والأحذية المناسبة إذا كنت تعمل في بيئات حساسة للغاية.

– اتبع إرشادات الشركة المصنعة لوضع المجس ومدة الاختبار.

– الاحتفاظ بسجلات نتائج الاختبارات لرصد الاتجاهات وتحديد المشكلات المحتملة.

أفضل معدات اختبار تفريغ الشحنات الكهروستاتيكية للتحكم الفعال في تفريغ الشحنات الكهروستاتيكية

أدوات ضرورية أخرى بالغة الأهمية لتحقيق التحكم الناجح في تفريغ الشحنات الكهروستاتيكية، إلى جانب جهاز اختبار مقاومة السطح، هي كالتالي:

تُستخدم واختبارات الأشرطة القابلة للارتداء (WISPL) لاختبار فعالية الأشرطة القابلة للارتداء كوسيلة لتأريض المشغلين.

– قياسات الحقولقياس المجالات الكهروستاتيكية الموجودة في بيئة العمل.

– أجهزة اختبار التأين: التأكد من فعالية أجهزة التأين في تحييد الشحنات الساكنة.

أجهزة قياس المقاومة هي أدوات تستخدم لأخذ قياسات تفصيلية من مجموعة متنوعة من المواد أو الأسطح.

– محاكيات التفريغ الكهروستاتيكي (ESD): اختبر كيف تستجيب المواد والأجهزة لأحداث التفريغ الكهروستاتيكي المحاكية.

ما هي قيود جهاز اختبار مقاومة الأسطح ESD؟

على الرغم من أن جهاز اختبار مقاومة السطح الكهروستاتيكي (ESD) أداة لا تقدر بثمن، إلا أنه لديه بعض القيود:

قد لا يأخذ في الاعتبار العوامل البيئية مثل درجة الحرارة أو الرطوبة.

الاستخدام السليم للجهاز ضروري لعمله. قد يؤدي وضع المسبار بشكل غير صحيح أو تطبيق قوة غير كافية إلى عدم الدقة.

خصائص أخرى متعلقة بتفريغ الشحنات الكهروستاتيكية لا يمكن قياسها (مثل السعة، قوة المجال الكهربائي)؛ قد توفر معلومات إضافية قيمة للتطبيق.

الأسئلة الشائعة

كم مرة يجب إجراء اختبارات المقاومة السطحية؟

يُنصح بإجراء اختبارات مقاومة السطح كل ربع سنة، وكذلك قبل إدخال مواد جديدة إلى بيئة حساسة للتفريغ الكهروستاتيكي. قد تتطلب المناطق ذات حركة المرور الكثيفة أو المناطق ذات الضوابط الصارمة للتفريغ الكهروستاتيكي إجراء اختبارات بشكل متكرر.

نعم، يمكن أن تؤثر الظروف البيئية على مقاومة السطح.

يمكن لخصائص الرطوبة ودرجة الحرارة والتلوث مثل الغبار أو الزيت أن تغير مدى تفاعل الأسطح مع البيئة المادية. عادةً ما تؤدي الرطوبة العالية إلى انخفاض المقاومة، بينما تؤدي الظروف الجافة إلى زيادة المقاومة على السطح.

هل من الممكن اختبار أسطح الأرضيات باستخدام جهاز اختبار مقاومة سطح الأدوات الكهربائية المحمول باليد؟

في الواقع، تتوفر بعض أجهزة اختبار مقاومة السطح لتطبيقات الأرضيات. تأكد من أن جهاز الاختبار الخاص بك مجهز بالملحقات المطلوبة (مثل الأقطاب الكهربائية المعزولة) اللازمة لقياس مقاومة المساحات الكبيرة بكفاءة.

هل توجد مواد محددة توفر مقاومة أفضل للتفريغ الكهروستاتيكي؟

حصائر التفريغ الكهروستاتيكي (ESD)، وأرضيات التفريغ الكهروستاتيكي، وطلاءات التفريغ الكهروستاتيكي وما إلى ذلك، كلها تستخدم مواد موصلة أو مشتتة للكهرباء الساكنة (أو كليهما) التي تساعد في منع الكهرباء الساكنة.
عندما تنظر في اختيار المواد، يجب أن تتوافق مع معايير ESD الصناعية المحددة.

ماذا يجب أن أفعل إذا فشل سطح ما في اختبار مقاومة التفريغ الكهروستاتيكي؟

تأكد من التنظيف باستخدام مواد تنظيف معتمدة للأسطح، مع التأكد من إزالة جميع الحطام والشحوم (خالية من أي ملوثات). يمكنك أيضًا إعادة اختبار السطح. إذا فشل السطح لا يزال، فقد تحتاج إلى استبدال الركيزة بـ ركيزة متوافقة مع ESD.

هل يمكنني استخدام جهاز اختبار مقاومة السطح للأسطح المسطحة والمنحنية؟

غالبًا ما تستوعب معظم أجهزة اختبار التفريغ الكهروستاتيكي المصممة لقياس مقاومة السطح الأسطح المسطحة والمنحنية قليلاً، ومع ذلك، يجب عليك دائمًا التحقق من التوافق من خلال مراجعة المجسات المستخدمة ودليل المستخدم للاستخدام السليم للمسبار قبل محاولة إجراء أي اختبارات.

هل هناك صناعات معينة يكون فيها اختبار مقاومة السطح إلزاميًا؟

تعتمد هذه الصناعات على تدابير صارمة لمكافحة التفريغ الكهروستاتيكي بما في ذلك الاختبار الدوري للمقاومة السطحية، مما يوضح أهمية اتباع هذه المتطلبات.

كيف يمكنني التأكد من أن جهاز اختبار مقاومة السطح الخاص بي يبقى في حالة جيدة؟

احتفظ بجهاز الاختبار الخاص بك داخل الغلاف الواقي للتخزين عند عدم استخدامه وتجنب تعريضه - عند الاستخدام أو التعرض غير المقصود - لفترات طويلة من درجات الحرارة / الرطوبة الشديدة و / أو المجالات الكهرومغناطيسية القوية. يوصي المصنع بجدولة فحوصات معايرة / صيانة منتظمة بناءً على مواصفات دعم الشركة المصنعة.

استخدام جهاز اختبار مقاومة سطح ESD سيساعد هذا في ضمان الحفاظ على الأجهزة الإلكترونية آمنة من خلال توفير مقياس دقيق لتحديد ما إذا كانت مقاومة سطح الجهاز ضمن الحدود المقبولة. إن فهم مفهوم مقاومة السطح، واتباع المعايير المعمول بها، واختبار الأسطح المقاومة للتفريغ الكهروستاتيكي بانتظام سيساعد الشركات على تقليل مخاطر التفريغ الكهروستاتيكي على إلكترونياتها وسيضمن الامتثال للمعايير الصناعية المطبقة أثناء الاختبار.
