Антистатический магазин-накопитель печатных плат: Буферизация PCB для линий SMT

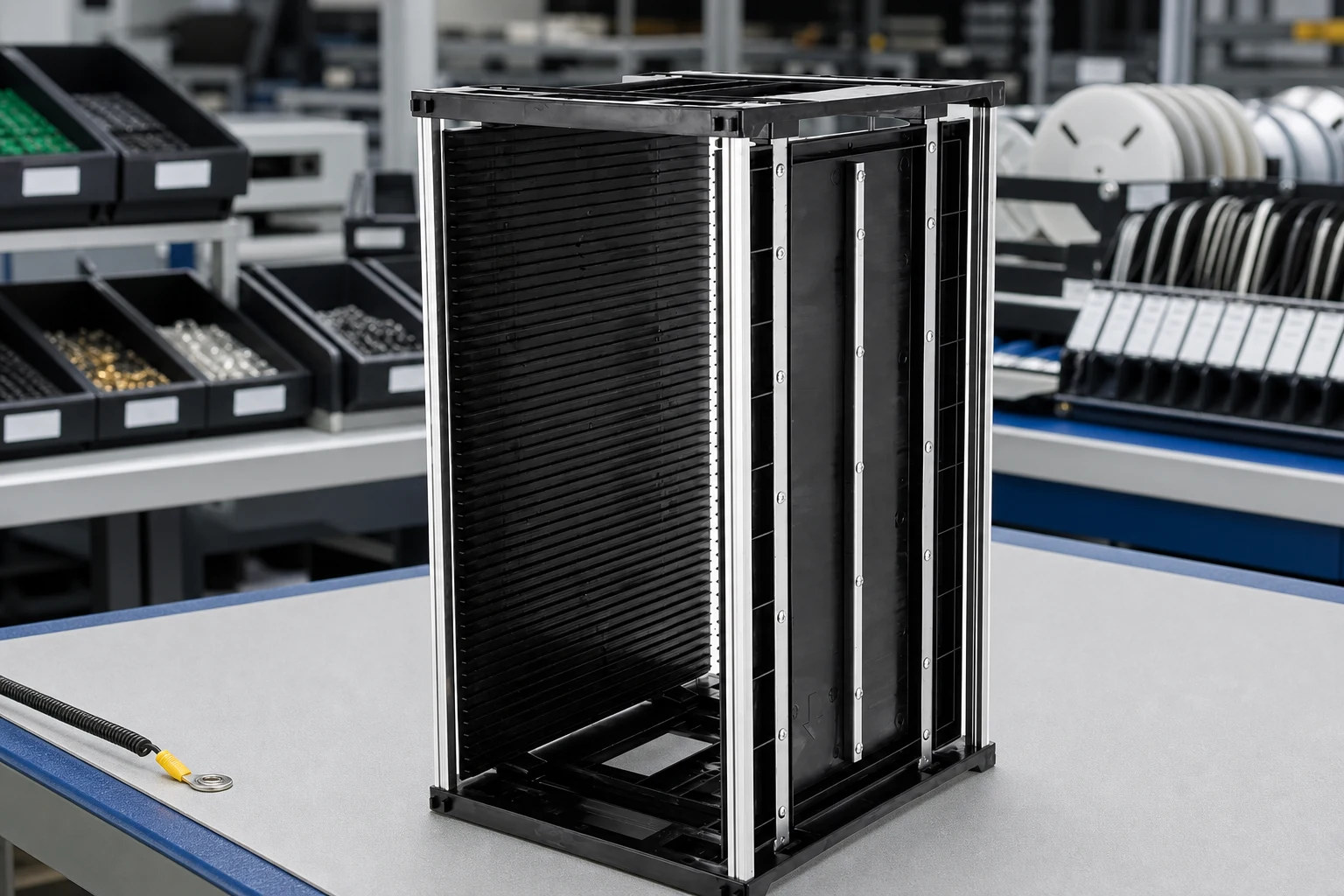

Ан антистатический магазин-стойка хранит печатные платы вертикально в проводящих или диссипативных пазах, позволяя линиям поверхностного монтажа (SMT) буферизовать платы между машинами без изгибания узлов. В этом руководстве рассматриваются терминология по сравнению с измеренным сопротивлением, геометрия пазов, опорные плиты, температурные характеристики и дисциплина экспортных запросов предложений (RFQ) для глобальных покупателей. Указывайте мощность предприятия 50 или 60 Гц только там, где важны интерфейсы заземления, а не для выбора материала стеллажа.

Часть 1. Что такое антистатический стеллаж для магазинов?

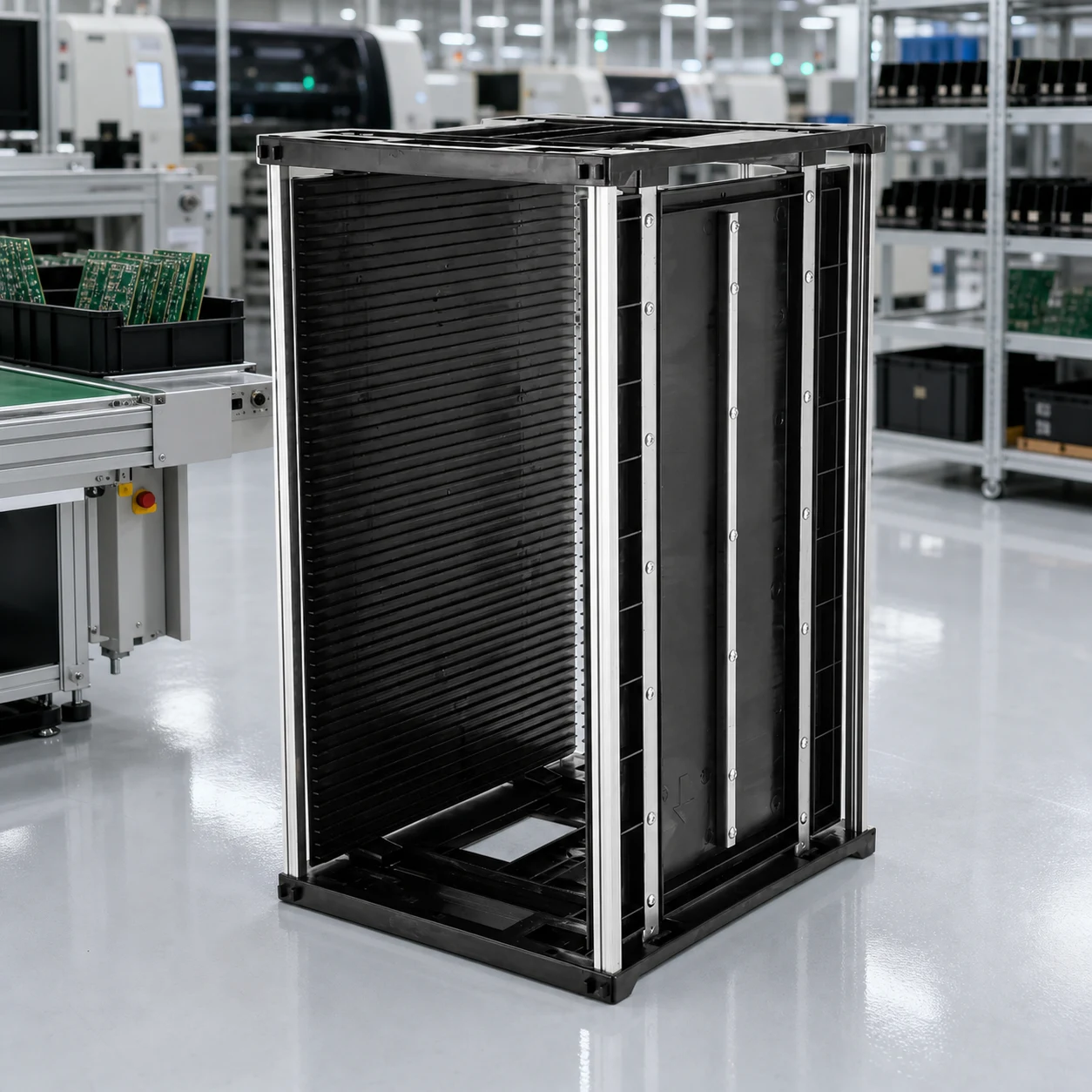

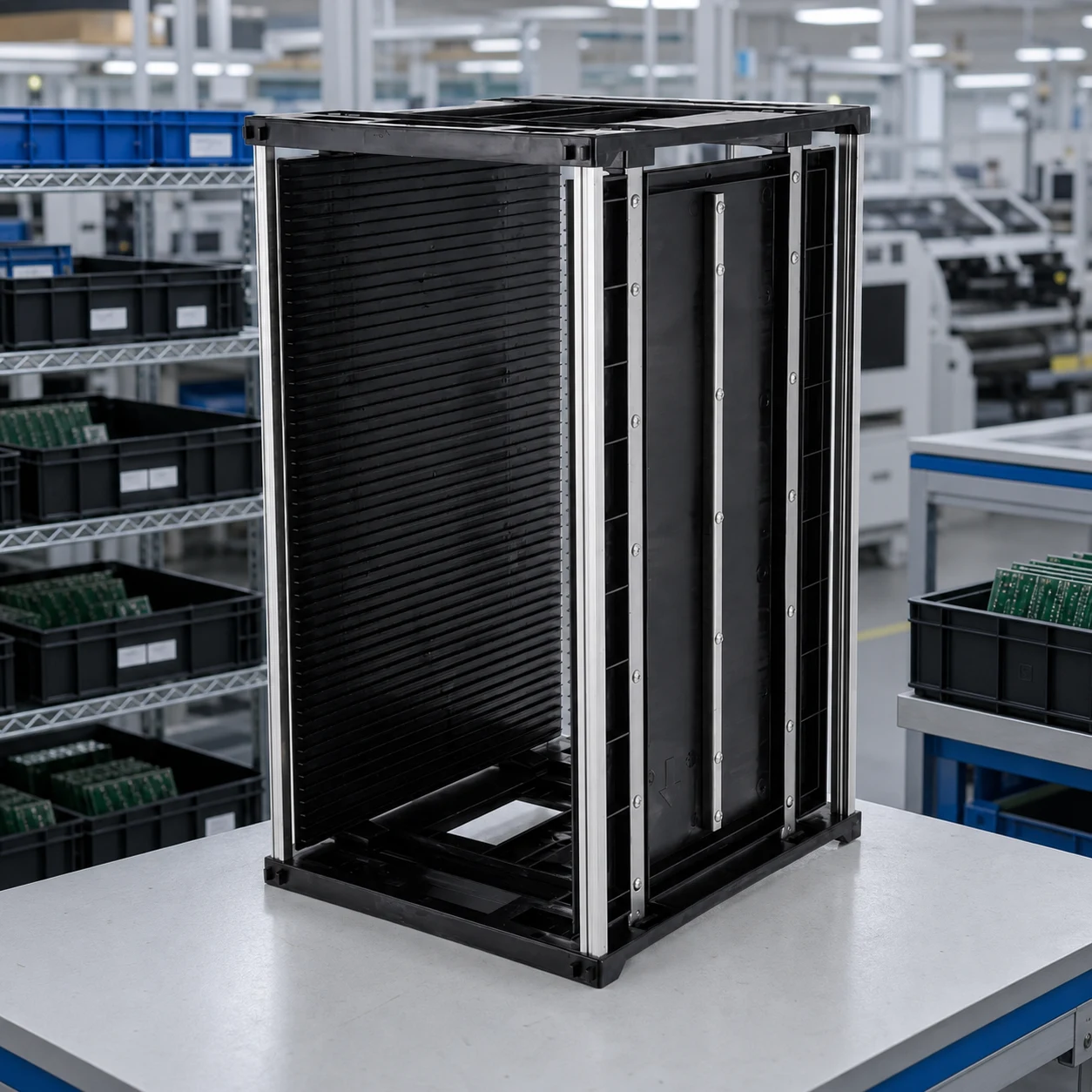

Антистатический стеллаж для плат — часто называемый магазином печатных плат или ESD-стойкой — удерживает множество плат вертикально в пазах для перемещения между установщиками SMD-компонентов, участками контроля и ручными рабочими местами.

Рамы объединяют проводящие или диссипативные пластиковые направляющие с металлическими верхними и нижними пластинами для жесткости. Антистатический эффект в маркетинговых текстах все равно должен соответствовать измеренному сопротивлению и уровню вашей программы.

Эти стеллажи буферизуют печатные платы, а не свободные компоненты. Используйте их в паре с лотками или подносами для комплектации деталей перед установкой.

Межсайтовые стандарты предотвращают заказ региональными покупателями несовместимых аксессуаров во время аварийных ситуаций при техобслуживании, ремонте и эксплуатации.

Возвратные петли нуждаются в критериях повреждения: на трещинах поверхностей может скапливаться изоляционный мусор, из-за которого не проходятся проверки.

Программы, которые пропускают входной контроль сопротивления, часто обнаруживают партии, не соответствующие техническим условиям, только во время аудитов заказчика — заложите выборочный контроль в стандартные операционные процедуры (СОП) приемки.

Пилотируйте две смены на линию и фиксируйте ошибки комплектации, пропущенные возвраты на заземление и время промывки перед внедрением стандартизации пресс-форм по всему заводу.

Именование против технических спецификаций

Покупатели видят, как в каталогах термины «антистатический», «проводящий» и «безопасный в отношении электростатического разряда (ESD)» используются как синонимы. Ваш запрос коммерческого предложения (RFQ) должен требовать указания значений в омах и метода испытаний, а не только прилагательных.

Часть 2. Магазинные стойки в линиях поверхностного монтажа (SMT) и сборки

Грузчики и разгрузчики индексируют один и тот же внешний магазин снова и снова: одинаковые ширина и высота важнее косметического цвета.

Буферные участки ручных линий между принтером, установщиком компонентов, печью оплавления и системой АОИ. Короткие перемещения на заземленных стеллажах лучше, чем голые платы на диэлектрических тележках.

На станциях доработки используются стеллажи определенных цветов, чтобы партии с влагозащитным покрытием не смешивались с партиями непаяных плат.

Цифровые фотографии макетов с привязкой к местности ускоряют подготовку коммерческих предложений отделом экспорта лучше, чем одни только словесные описания.

Инженерные экспертные оценки должны включать вопросы охраны труда, промышленной безопасности и охраны окружающей среды (EHS), качества и логистики, а не только цену за единицу продукции.

Когда несколько подрядчиков пользуются одним комплектовочным столом, стандарты цвета и маркировки имеют гораздо большее значение, чем небольшие различия в цене за единицу продукции между семействами пресс-форм.

Колебания влажности на складе изменяют показатели сопротивления — фиксируйте относительную влажность воздуха в помещении при сравнении сертификатов поставщиков в разные сезоны.

Пропускная способность и количество стоек

Если последующая инспекция работает медленно, добавление стеллажей без устранения узкого места лишь маскирует долг по планированию: измерьте время простоя, прежде чем покупать новые магазины.

Часть 3. Шаг пазов, регулировка ширины и производительность

Шаг пазов около 10 мм является стандартным для многих стеков толщин печатных плат, однако высокие компоненты могут потребовать более глубоких пазов или уменьшения вместимости на одну стойку.

Боковые направляющие с винтовой регулировкой подходят для стабильного ассортимента; модели с зубчатой рейкой или ременно-винтовой передачей ускоряют изменение ширины на смешанных линиях.

Вместимость около пятидесяти плат встречается во многих промышленных каталогах — сверьте её с номинальной нагрузкой вашего загрузчика и весом панели.

Сезонные колебания влажности могут изменить показатели сопротивления — запланируйте проверки перед аудитами клиентов.

Задокументируйте габариты коробок заранее, чтобы входящая логистика избежала штрафов за перепаллетирование в порту.

Для экспортных грузовых моделей требуются размеры внешнего короба (Д×Ш×В) и вес брутто для каждого вложенного штабеля: непредвиденные свесы влекут за собой плату за перепаллетирование в хабовых портах.

Договорным площадкам EMS следует фиксировать номера пресс-форм в пакетах контроля качества (QA) заказчика, чтобы избежать негласной замен в условиях дефицита компонентов.

Автоматизация клиренса

Предоставляйте контурные чертежи с допуском ±3 мм на ранних этапах — автоматика останавливается из-за незначительных ошибок в зазорах.

Часть 4. Опорные плиты: металлические, оцинкованные и пластиковые

Металлические верхняя и нижняя пластины препятствуют изгибу при полном снаряжении магазинов. Корпуса, изготовленные только из пластика, стоят дешевле, но могут прогибаться на тяжелых многослойных платах.

Оцинкованные или с защитным покрытием основания встречаются в экспортных каталогах для объектов с повышенной влажностью — уточняйте информацию о коррозии, если стеллажи располагаются рядом с зонами мойки.

Цельнопанельные проводящие основания по сравнению с двулистовыми конструкциями изменяют жесткость и стоимость замены — задокументируйте минимальный объем заказа (MOQ) на запасные части.

Контрактным производителям следует согласовывать спецификации с опросниками EPA клиентов перед запуском новых товарных позиций (SKU).

Промаркируйте каждое семейство хранения, чтобы предотвратить смешение партий в ночную смену.

Цифровые рабочие инструкции с фотографиями реального размещения превосходят обычные PDF-каталоги при адаптации сотрудников в ночную смену.

Планирование запасных частей

Боковые направляющие, ножки и фиксирующие зажимы изнашиваются быстрее металлических рам — закладывайте запасные части в бюджет до начала сезона пиковых отключений.

Часть 5. Класс нагревостойкости и ограничения по материалам

Стандартные руководства по полипропилену могут указывать температуру непрерывной эксплуатации примерно в пределах 60–85 °C; существуют повышенные марки для камер старения или зон выдержки в тепле. Сопоставляйте номинальные характеристики с самой горячей зоной, в которую попадает стеллаж.

Платы, выходящие из печи оплавления, нуждаются в коротких конвейерах или термостойких направляющих: лучистое тепло возле печей может превышать целевые значения температуры окружающей среды по системе HVAC.

Очищайте пазы при накоплении припоя: загрязнения могут поцарапать маску и изменить сопротивление на проводниках.

Видеоролики с правильным заземлением сокращают время обучения при ротации подрядчиков.

Входной контроль должен проверять сопротивление на направляющих и основаниях, а не только на корпусах.

Минимальный объем заказа (MOQ) на запасные разделители и защелки следует согласовать до наступления пикового сезона; нехватка комплектующих останавливает комплектацию комплектов быстрее, чем дефицит корпусов.

Руководства оригинальных производителей погрузчиков иногда содержат требования к высоте губок магазина и зазору рукоятки — запрашивайте чертежи сторонних адаптеров перед размещением оптового заказа.

Ночные смены получают преимущество от цветовой кодировки стеллажей, привязанной к производственным заказам MES, а не от неформальных стикеров, которые смываются во время уборки.

Помещения для термотренировки могут потребовать направляющие детали, рассчитанные на повышенную температуру: уточните время выдержки при пиковой температуре, а не только температуру непрерывной работы по техническим паспортам.

Эргономика рукоятки магазина имеет значение на многономенклатурных линиях: предусматривайте зазор для захвата операторами в перчатках на холодных складах.

Сравнивайте котировки по минимальному объему заказа (MOQ) и сроку поставки запасной боковой направляющей, а не только по цене единицы рамы.

Когда панели несут тяжелые разъемы, уменьшайте емкость стойки, даже если шаг слотов все еще позволяет разместить их по толщине.

Марка загрузчика документов и версия программного обеспечения — обновления прошивки изменили индексацию магазинов на некоторых линиях OEM.

Износ боковых направляющих часто проявляется в первую очередь возле входов в пазы: проверьте на наличие заусенцев, которые цепляют выводы компонентов при установке.

Программы экспорта должны указывать количество упаковок в коробе для пустых магазинов — расчеты стоимости фрахта зависят от точного объема на поддон.

Корпоративные стандарты должны включать единую стандартную операционную процедуру (СОП) по регулировке ширины, чтобы избежать несоответствий между регионами в ночную смену.

Запросите фотографии картонных коробок с углами, усиленными металлом, перед тем как утверждать образцы первой партии от нового производителя.

Вносите шаг пазов в рабочие инструкции, чтобы подрядчики не смешивали несовместимые магазины.

Сезонная температура пола

Температура в проходах летом рядом с тепловыделяющим оборудованием может приближаться к предельным значениям руководства, даже если уставки HVAC выглядят безопасными — фиксируйте показатели с помощью термометра.

Часть 6. Заземление и обращение с ЭРА

Стеллажи устанавливаются на заземленные тележки, конвейерные секции или полы с защитой от электростатического разряда (EPA). Персонал остается заземленным при перемещении магазинов.

Маркируйте стеллажи по товарным группам, когда множество журналов циркулирует между линиями и ночными сменами.

Защитные уголки помогают, когда разъемы выступают за пределы слотов: зацепления повреждают выводы и замедляют переналадку.

Минимальный объем заказа (MOQ) на запасные комплектующие должен быть заложен в бюджет до наступления пикового сезона: дефицит тормозит комплектацию во время наращивания объемов.

Внедрение на нескольких заводах требует контролируемой спецификации (BOM) для разделителей, чтобы регионы не использовали несовместимые вставки.

Предприятия, использующие оборудование как на 50 Гц, так и на 60 Гц, по-прежнему определяют один класс ESD-материалов на программу — аудиты заземления сосредоточены на путях разряда.

Аудиторская выборка

Сопротивление образца на направляющих после циклов очистки; остатки флюса могут искажать показания со временем.

Часть 7. Контрольный список для запроса предложений и закупки

Укажите длину печатной платы, диапазон регулировки ширины, стек толщины, максимальную высоту компонентов и производителя загрузчика, если автоматизация должна индексировать магазин.

Запросите габаритные размеры, вес и данные о картонной упаковке для транспортного моделирования по экспортным программам.

Сравните коммерческие предложения по условиям Инкотермс, включенным запасным частям и механизму корректировки цен, а не только по базовым ценам.

Предприятия, работающие на линиях с частотой 50 или 60 Гц, по-прежнему указывают тот же класс антистатических материалов; аудиты сосредоточены на путях сопротивления.

Сравните общую стоимость владения: затраты на мойку и запасные крышки часто превышают разницу в цене самих устройств.

Циклы возвратной тары требуют наличия критериев оценки трещин и сколов: поврежденные ребра жесткости могут удерживать изоляционный мусор, из-за чего объект не пройдет визуальную инспекцию Агентства по охране окружающей среды (EPA).

Частые сбои

Недостаточно указанная глубина паза для высоких деталей приводит к зацепам; избыточно указанный класс нагрева увеличивает стоимость без какой-либо пользы, если стеллажи никогда не попадают в зоны повышенных температур.

Часть 8. Выбор антистатических стеллажей для магазинов плат для вашей линии

Когда магазины должны сопрягаться с загрузчиками или ручными тележками, покупатели выбирают одно семейство рам и стандартизируют оборудование для регулировки ширины на всех заводах.

Отправляйте размеры печатных плат, требования к шагу пазов и примечания по автоматизации заранее: экспортный инжиниринг сможет согласовать габариты магазинов и упаковочные данные.

Пакет запроса

Для получения котировок по логистике и соблюдению требований укажите фотографии панели, бренд погрузчика, диапазоны годового объема и страну назначения.

• Стойка для журналов ESD
• Свяжитесь с нами

Отправьте габариты печатной платы, шаг пазов и примечания к интерфейсу загрузчика в экспортирующий инженерный отдел Sanwei через форму «Контакты» для подбора антистатического стеллажа-магазина и получения документации.

Часто задаваемые вопросы

Какое поверхностное сопротивление должно быть у антистатической тары (ESD)?

Программы обычно указывают 10⁴–10¹⁰ Ом в зависимости от класса. Подтвердите метод испытаний поставщика и показания для внутреннего/внешнего слоев в соответствии с IEC 61340-5-1.

Как заземлить антистатические контейнеры в зоне, защищенной от электростатических разрядов (EPA)?

Разместите на заземленных ковриках или тележках либо используйте сертифицированные шнуры. Сам по себе проводящий материал не гарантирует разряд без известного пути.

Что экспортеры должны указывать в запросе коммерческого предложения (RFQ)?

Типы деталей, диапазоны количества, высота штабелирования, метод заземления, маркировка и фотографии компоновки уменьшают погрешности при подборе размеров.

Являются ли черные пластиковые контейнеры автоматически безопасными с точки зрения электростатического разряда (ESD)?

Нет. Проверьте сертификаты материалов и журналы сопротивления для конкретного артикула и партии литейщика.

Как часто следует очищать ESD-хранилище?

Протирайте при скоплении остатков флюса или масел; загрязненные поверхности могут искажать показания сопротивления.

Может ли одно семейство контейнеров использоваться на складе и на линии сборки?

Часто да, но определите отдельные правила для цветов/меток, чтобы карантинные партии никогда не занимали общие ячейки с выпущенным материалом.

Должны ли крышки соответствовать классу материала основания?

Да. Смешанные диссипативные основания с изоляционными покрытиями нарушают целостность корпуса.

Когда покупателям следует запрашивать образцы?

Перед оптовыми заказами — подтвердите габариты, посадку разделителей и сопротивление в диапазоне относительной влажности на вашем предприятии.

Ссылки

• IEC 61340-5-1
• ANSI/ESD S20.20
• Глоссарий Ассоциации электростатического разряда
